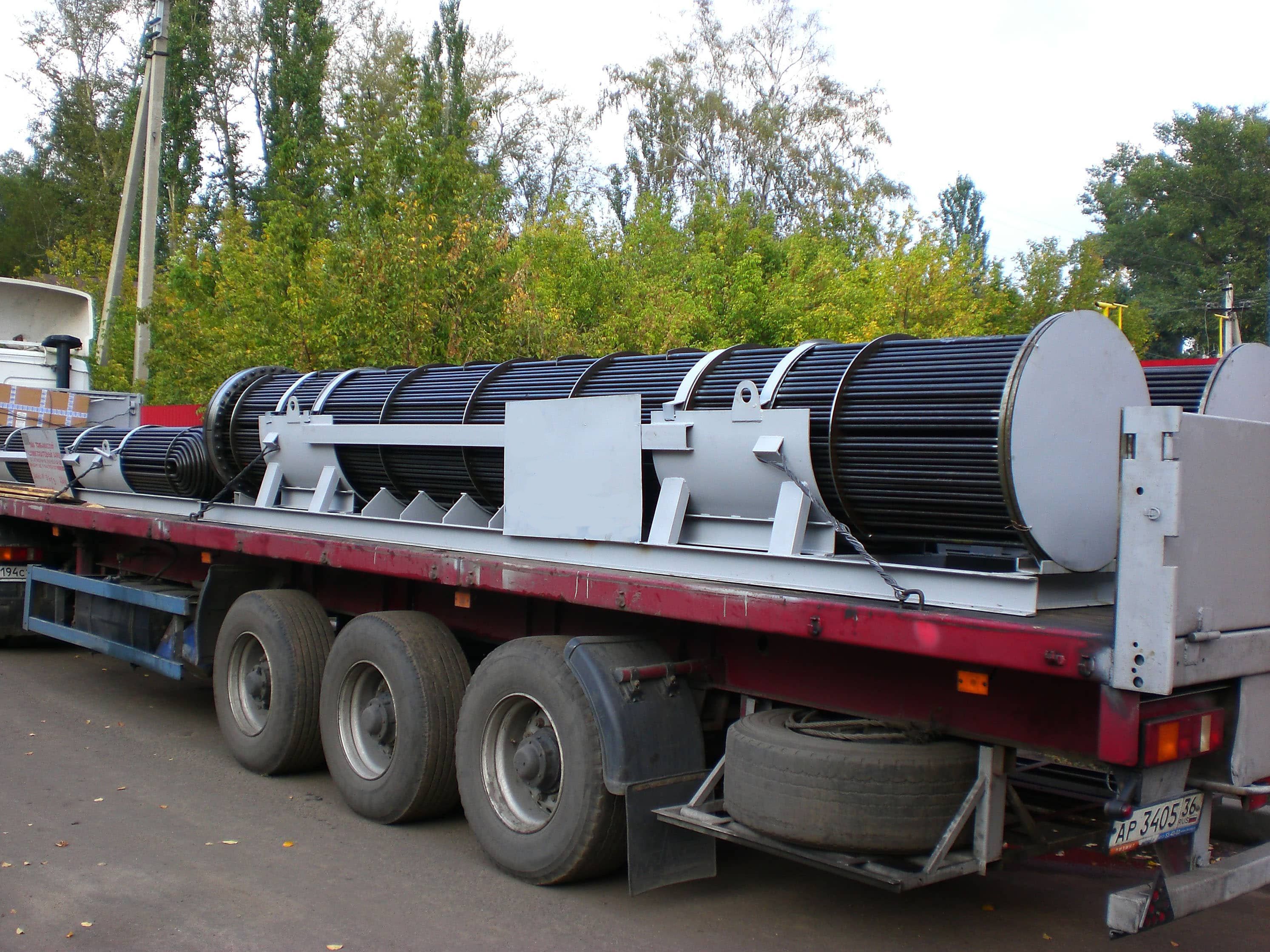

Пучки трубные предназначены для нагрева воды или воздуха теплом уходящих газов га­зотурбинных, газопоршневых и дизельных двигателей и являются составной частью утилизационных теплообменников.

Пучки трубные, благодаря высокому коэф­фициенту оребрения труб φ-9; 14.6; 20 и 22, сочетают в себе компактность, высокую теплопроизводительность и низкую удельную материалоёмкость.

Моно и биметаллическая оребрённая труба: изготовление методом холодной поперечно-винтовой прокатки, длиной до 12000 мм.

Трубный пучок выполнен в виде поперечно-оребрённых змеевиков, размещённых в сварном каркасе. Оребрение выполнено спиральной навивкой ленты и приваркой её к трубе высокочастотной импульсной сваркой.

Расположение змеевиков в пучках фикси­руется опорными гребёнками, которые приварены к каркасу трубного пучка. Для пре­дотвращения перетирания труб о гребёнки, конструкцией гребёнок предусмотрена установка под каждой трубкой опорных втулок.

Для обеспечения возможности полного слива воды из трубного пучка самотёком при отключении утилизационного теплообменника по воде, змеевики изготовлены та­ким образом, что каждая труба имеет уклон.

Слив остающейся воды в трубном пучке при отключении утилизационного тепло­обменника обеспечивается через установленные на нижнем коллекторе трубного пуч­ка штуцеры.

Работа трубного пучка осуществляется по общепринятой схеме: Уходящие газы газотурбинного двигателя, омывая оребрённые трубы пучков, нагревают циркули­рующую в них воду.
